Parfois, nous n’avons pas de câble vidéo à disposition pour connecter notre TRS-80 ou Commodore 64 à un écran LCD ou à un téléviseur. De nombreux modèles utilisent un connecteur DIN, un des plus courants est le DIN 5, 5 pour 5 broches.

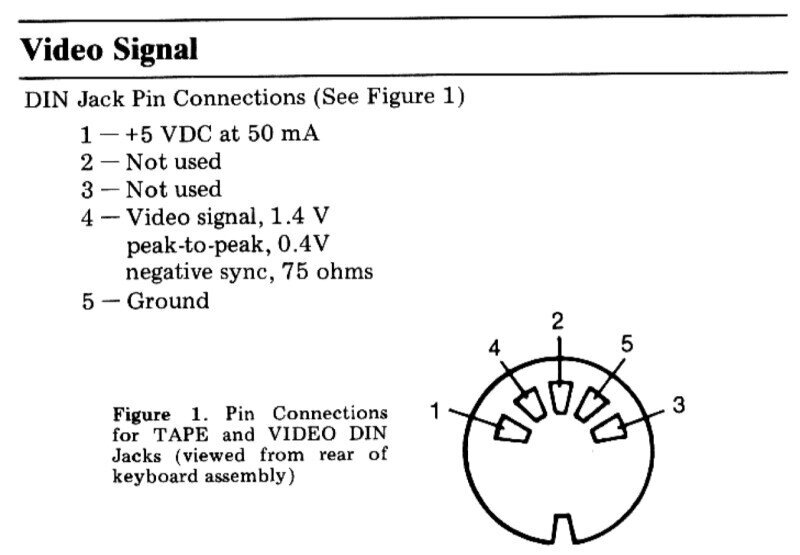

La première étape est de récupérer la documentation. Dans notre exemple, nous voulions créer un câble vidéo pour le TRS-80 Model 1 Level 2. Dans le manuel d’utilisation, nous trouvons le schéma Video Signal. Il donne la correspondance des broches. Ce schéma est indispensable.

Nous récupérons un câble vidéo RCA et un connecteur DIN 5.

• On dénude le câble RCA pour dégager les deux fils qui seront à souder sur la DIN
• On démonte le connecteur DIN

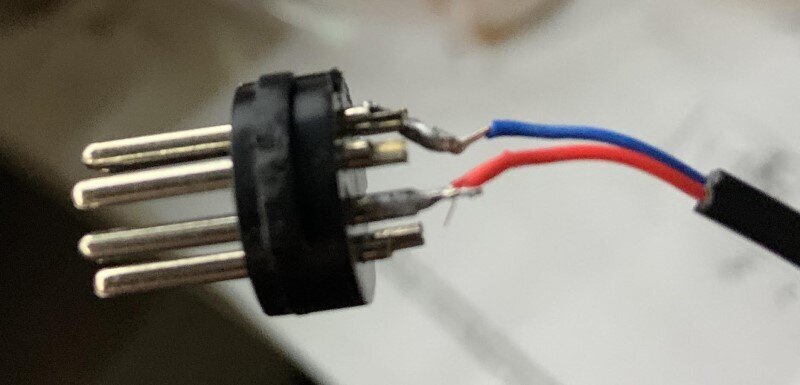

• On soude le fil rouge sur la broche 4. Il s’agit du signal vidéo.
• On soude le fil bleu sur la broche 5 correspond au GND (Ground)

On s’assure qu’il n’y ait pas de faux contact.

Le câble est prêt. Il suffit de le connecter sur le port vidéo du TRS-80 et sur un écran.

Tous les ordinateurs ayant un port vidéo DIN n’utilisent pas le même câblage mais l’opération est souvent identique.
